BFU Bottom-Access Fan Filter Unit voor grote capaciteit HEPA-filtratiesysteem voor ISO-reinigingsruimtes
Productdetails:
| Place of Origin: | Guangdong, China |
| Merknaam: | MRJH |
| Certificering: | ISO,CE,GMP,FDA,UL,ATEX,RoHS |
| Modelnummer: | BFU onderste afneembare FFU 1220X620X350 |
Betalen & Verzenden Algemene voorwaarden:
| Minimum Order Quantity: | 1 |
|---|---|
| Prijs: | Contact Us |
| Levertijd: | 7-15 werkdagen |
|
Gedetailleerde informatie |
|||
| Custom gemaakt: | Steun | officiële website: | Het is de bedoeling van de Commissie om de volgende maatregelen te treffen: |
|---|---|---|---|
| Certificering: | ISO,CE,UL,RoHS | ||
Productomschrijving

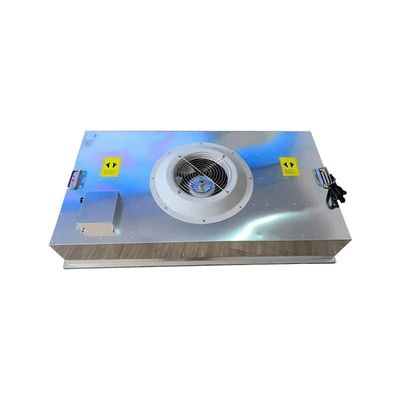

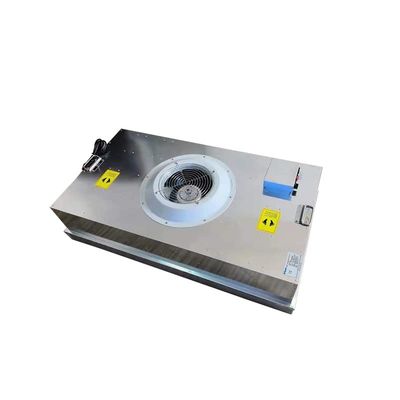

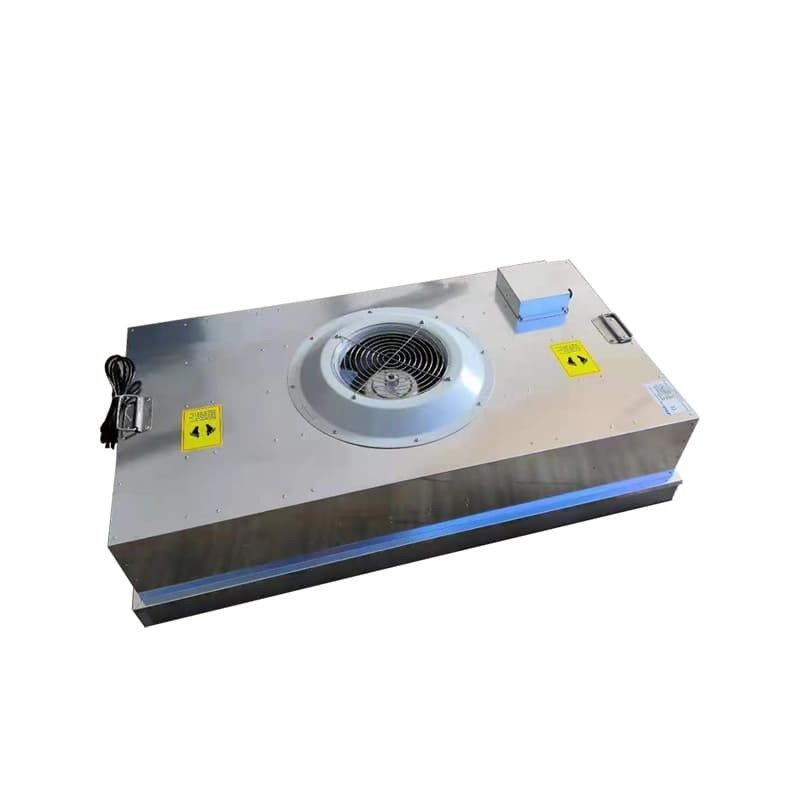

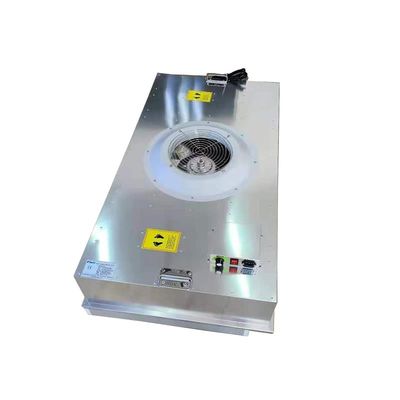

De BFU Bottom-Access FFU 1220X620X350 is een hoogwaardige ventilatorfiltereenheid met grote capaciteit, ontworpen voor ISO Klasse 3-6 cleanrooms in industrieën zoals farmaceutische productie, biotechnologie en precisie-elektronica. Met een innovatief ontwerp met toegang vanaf de onderkant, maakt deze FFU snelle en gereedschapsvrije HEPA-filtervervanging mogelijk, waardoor de onderhouds- en arbeidskosten aanzienlijk worden verlaagd.
| Parameter naam | Waarde |
|---|---|
| Materiaal | Behuizing: Gegalvaniseerde aluminium plaat; Diffuser: Gebakken-verf koudplaat |
| Ventilatorsysteem | MRJH-motor + metalen waaier |
| Filtratie | HEPA-filter met aluminium frame (1170*570*69), Efficiëntie: 99,99% @0,3μm (H13) |
| Luchtsnelheid | 0,45–0,75 m/s ±3% (drie snelheden instelbaar) |
| Geluidsniveau | 46–55 dB ±5 dB (statische test 1,5 m onder filter) |
| Voeding | 220V/50Hz, Nominaal vermogen: 150W–190W ±5W |
| Flensverbinding | Optioneel D=350mm |
| Openingsmaat | Kleurstalen plaat: 1225*625 mm |
| Trilling | ≤5μm piek |
| Afmeting | 1220X620X350(mm) |
| Certificeringen | ISO 14644-1, ISO 9001, CE |
| Parameter/Eigenschap | Ons product | Marktgemiddelde | Voordelen |
|---|---|---|---|
| H13 filter plooientelling | 315 plooien | 260 plooien | Groter filtratieoppervlak, waardoor de filtratie-efficiëntie en de stofopnamecapaciteit worden verbeterd. |
| HEPA-filter | - | - | Verhoogde dikte van het filtermedium verbetert de filtratie-effectiviteit en levensduur. |
| Plooihoogte | 50 mm | 38 mm | Dikker filtermedium verbetert de filtratieprestaties en levensduur. |
| Beschermende gaasmerk | Hoogwaardig 9N-merk | Generieke merken | Superieure ondersteuning en bescherming, waardoor de structurele stabiliteit wordt gewaarborgd. |
| Frame dikte | 1,0 mm | 0,7 mm | Sterker frame voor verbeterde duurzaamheid en verminderde vervormingsrisico's. |
| Potting proces & materialen | 50 eenheden per batch, Fuming AB-lijm, geproduceerd met CNY 400k potting machines | Standaard processen | Dichte, uniforme afdichting voorkomt lekkages en garandeert betrouwbare filtratie. |
| Gemiddelde luchtsnelheid | 0,8 m/s | 0,65 m/s | Hogere luchtstroomcapaciteit met lagere weerstand, waardoor de systeemefficiëntie wordt verhoogd. |
| Motor | Waterdicht | Niet-waterdicht | Verbeterde veiligheid en betrouwbaarheid in diverse omgevingen. |
- Duurzame constructie: Gegalvaniseerde aluminium behuizing met gebakken-verf diffuser zorgt voor corrosiebestendigheid en een lange levensduur.
- Efficiënt ventilatorsysteem: MRJH-motor in combinatie met een metalen waaier levert een stabiele luchtstroom en ultralaag geluid.
- Precisie luchtstroomregeling: Drie snelheden instelbare windsnelheid (0,45–0,75 m/s ±3%) voor flexibele cleanroomvereisten.
- H13 filtratie: Niet-partitioneel HEPA-filter bereikt 99,99% efficiëntie bij 0,3μm deeltjes.
- Onderkant-afneembaar ontwerp: Vereenvoudigt onderhoud en filtervervanging.
- Grote flenscompatibiliteit: Ondersteunt flensverbindingen (D=350mm) voor modulaire systeemintegratie.
- Laag geluidsniveau: Ontworpen voor 46–55 dB (±5 dB) werking op 1,5 m onder het filter.
- Luchtreiniging in cleanrooms in farmaceutische, elektronica- en biotechnologie-faciliteiten.
- Productiezones die ISO-gecertificeerde H13-filtratie vereisen met precieze luchtstroomregeling.
- Faciliteiten die grootschalige modulaire installatie (350 mm flenscompatibiliteit) en eenvoudig onderhoud nodig hebben.
1,V: Wat maakt de BFU Bottom-Access FFU ideaal voor ISO Klasse 3-6 cleanrooms?
A: Deze FFU combineert HEPA-filtratie met grote capaciteit (H13/H14, 99,95–99,995% @ 0,3µm) met een luchtstroomvoetafdruk van 1220x620mm, waardoor uniforme ISO-naleving wordt gewaarborgd in farmaceutische en halfgeleiderfaciliteiten. Het ontwerp met toegang vanaf de onderkant maakt onderhoud mogelijk zonder de laminaire luchtstroom te verstoren—cruciaal voor zones met hoge reinheid.
2,V: Hoe werkt de gereedschapsvrije filtervervanging en wat is de tijdbesparing?
A: Het gepatenteerde paneel met toegang vanaf de onderkant elimineert demontage van het plafond. Vervang filters in minder dan 5 minuten (vs. 30+ minuten voor traditionele FFUs), waardoor de arbeidskosten met 60% worden verlaagd. Een schuifvergrendelingsmechanisme zorgt voor luchtdichte herafdichting na onderhoud.
3,V: Kan deze energiezuinige FFU worden geïntegreerd met bestaande cleanroom HVAC-systemen?
A: Ja, de Modbus RTU/PROFINET-compatibiliteit van de EC-motor maakt naadloze BMS-integratie mogelijk. Real-time luchtstroomaanpassingen verminderen het energieverbruik met 30% en behouden tegelijkertijd de ISO-luchtsnelheidsnormen (0,45 m/s ±10%).
