BFU Bottom-Access ventilator filter unit. Extra-groot HEPA luchtstroom systeem voor ISO 5-9 cleanrooms. Ultra-lage trillingen.
Productdetails:
| Place of Origin: | Guangdong, China |
| Merknaam: | MRJH |
| Certificering: | ISO 14644,CE,GMP,FDA,UL |
| Modelnummer: | BFU onderste afneembare FFU 1220X620X450 |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | Contact Us |
| Levertijd: | 7-15 dagen |
|
Gedetailleerde informatie |
|||
| Op maat gemaakt: | Ondersteuning | Officiële Website: | Het is de bedoeling van de Commissie om de volgende maatregelen te treffen: |
|---|---|---|---|
| Certificering: | ISO,CE,UL,RoHS | ||
Productomschrijving

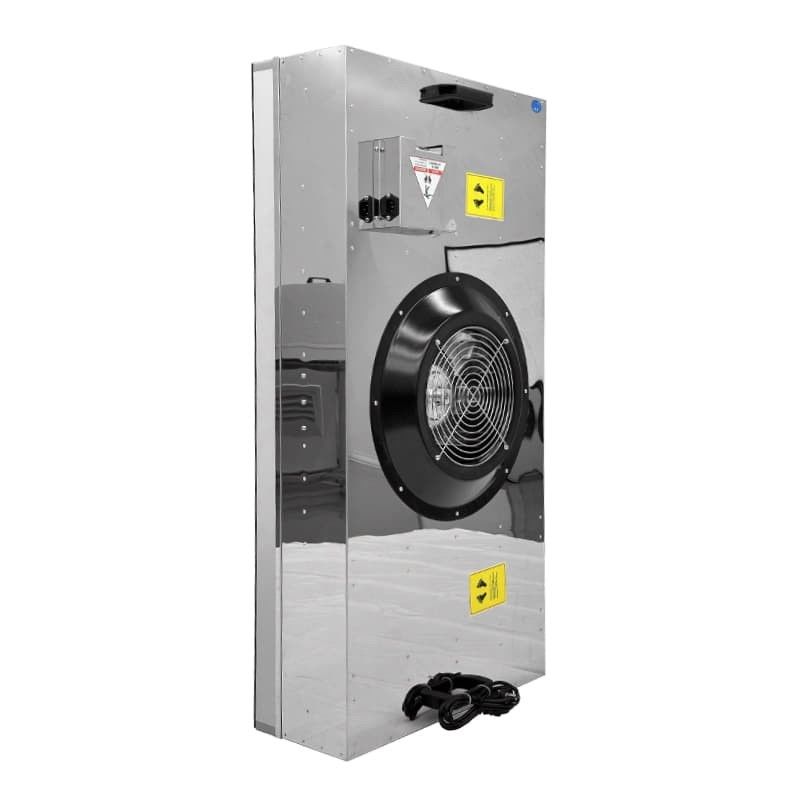

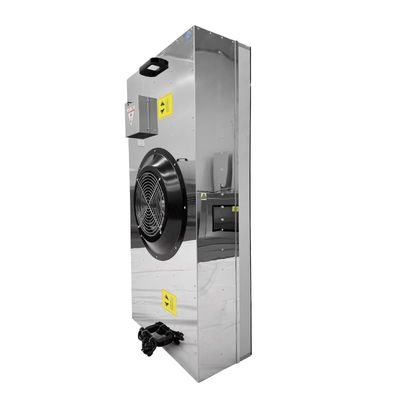

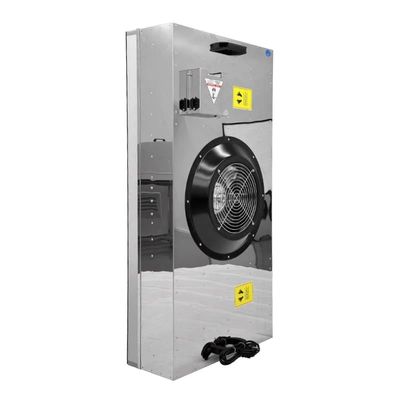

BFU Bottom-Access FFU. Extra-groot HEPA luchtstroom systeem voor ISO 4-8 cleanrooms. Gereedschapsvrije filterwisseling en ultra-lage trillingen.
De BFU Bottom-Access FFU 1220X620X450 herdefinieert cleanroom luchtfiltratie met zijn industrie-eerste 450mm ultra-diep chassis,ontworpen voor kritieke omgevingen die maximale deeltjesbeheersing vereisen, zoals halfgeleiderfabrieken, biotech GMP faciliteiten, en ruimtevaart cleanrooms.
|
Naam van de parameter |
Waarde |
|
Materiaal |
Doos: gegalvaniseerd aluminiumplaat; Diffuser: koud plaat met gebakken verf |
|
Ventilatorsysteem |
MRJH-motor + ijzeren wervelkolom |
|
Filtratie |

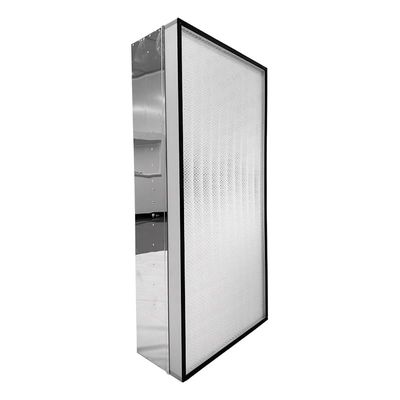

Aluminiumframe HEPA-filter (1170×570×69), Efficiëntie: 99,99% @0,3μm (H13) |
|
Luchtsnelheid |
0.45 ∙ 0,75 m/s ± 3% (verstelbaar met drie snelheden) |
|
Nominale luchtvolume |
1500 m3/h |
|
Geluidsniveau |
4655 dB ±5 dB (statische test 1,5 m onder het filter) |
|
Stroomvoorziening |
220V/50Hz, nominale vermogen: 170W/200W ±5W |
|
Flankenverbinding |
Optioneel D=350 mm |
|
Openingsgrootte |
Kleurstaalplaat: 1225×625 mm |
|
grootte |
1220X620X450 mm |
|
Certificeringen |
ISO 14644-1,ISO 9001,CE |
| Parameter/kenmerk | Ons product | Gemiddeld op de markt | Voordelen |
|---|---|---|---|
| H13 Filterpleetgetal | 315 plooien | 260 plooien | Een groter filteroppervlak, waardoor de filterdoeltreffendheid en de stofhoudendheid worden verbeterd. |
| HEPA-filter | - | - | Een grotere dikte van het filtermedium verbetert de filtratie-efficiëntie en de levensduur. |
| Pleienhoogte | 50 mm | 38 mm | Een dikker filtermedium verbetert de filterprestaties en de levensduur. |
| Beschermingsmaasmerk | Hoogwaardig 9N merk | Generieke merken | Superieure ondersteuning en bescherming, waardoor de structurele stabiliteit wordt gewaarborgd. |
| Dikte van het frame | 1.0 mm | 0.7 mm | Sterker frame voor meer duurzaamheid en minder risico op vervorming. |
| Pottenproces en materialen | 50 eenheden per partij, Fuming AB-lijm, vervaardigd met potmachines van 400k CNY | Standaardprocessen | Een strak en gelijkmatig afdichtingsmechanisme voorkomt lekken en garandeert een betrouwbare filtratie. |
| Gemiddelde luchtstroomsnelheid | 0.8 m/s | 0.65 m/s | Een hogere luchtstroomcapaciteit met een lagere weerstand, wat de efficiëntie van het systeem verhoogt. |
| Motor | Waterdicht | niet-waterdicht | Verbeterde veiligheid en betrouwbaarheid in diverse omgevingen. |
Belangrijkste kenmerken
1.Duurzame constructie: gegalvaniseerde aluminium doos met gebakken verf diffuser zorgt voor corrosiebestendigheid en levensduur.
2.High-Performance Fan System: MRJH-motor met robuuste ijzeren stuwbaan zorgt voor een stabiele luchtstroom en verbeterde duurzaamheid.
3.Precieze luchtstroomregeling: drieversnellingsstelbare windsnelheid (0,45 ∼0,75 m/s ±3%) voor flexibele vereisten voor een cleanroom.
4.H13 Filtratie: Het HEPA-filter zonder partitie bereikt een efficiëntie van 99,99% bij deeltjes van 0,3 μm.
5.Luchtstroom met een hoge capaciteit: nominale luchtvolume van 1500 m3/h voor een efficiënte ventilatie van de cleanroom.

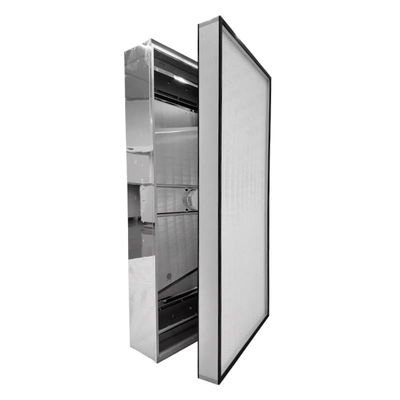

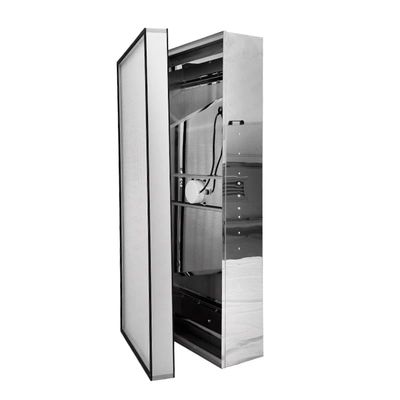

6.Onderaan afneembare vormgeving: vereenvoudigt onderhoud en vervanging van het filter.
7.Grote flenscompatibiliteit: ondersteunt flensverbindingen (D=350 mm) voor modulaire systeemintegratie.
8.Laag geluid: ontworpen voor 46 ‰ 55 dB (± 5 dB) bij 1,5 m onder het filter.
Toepassingsscenario's
Luchtzuivering in de schoonruimte in farmaceutische, elektronische en biotechnologische installaties.
Productiegebieden waarvoor ISO-gecertificeerde H13-filtratie met nauwkeurige luchtstroomregeling vereist is.
Faciliteiten die een grootschalige modulaire installatie (350 mm flens compatibiliteit) en een grote luchtcirculatie vereisen.
Veelgestelde vragen:
1V: Waarom is de extra grote 1220X620mm-grootte cruciaal voor ISO 4-8 cleanrooms?
A: Het uitgebreide dekkinggebied van onze BFU FFU vermindert de benodigde eenheden met 35% en behoudt tegelijkertijd 0,45 m/s ± 3% luchtstroomuniformity over het hele cleanroom plafond.De afmetingen zijn speciaal ontworpen om te voldoen aan standaard cleanroom raster layouts in halfgeleider en farmaceutische faciliteiten, waardoor de dekkingskloof die kleinere FFU's creëren, wordt weggenomen.
2V: Hoe verbetert het systeem voor het vervangen van filters zonder gereedschap de werking van de cleanroom?
A: Het gepatenteerde magnetische afdichtingsmechanisme maakt een volledige HEPA/ULPA-filter vervanging mogelijk in minder dan 90 seconden zonder gereedschap - 8x sneller dan bij conventionele systemen.
97% van de deeltjesvrijstelling tijdens onderhoud
85% van de stilstandstijd van de cleanroom voor filterwisselingen
Alle behoefte aan hercertificering van de technicus na onderhoud
3V: Wat maakt uw ultra-lage trillingsysteem essentieel voor geavanceerde productie?
A: Het actieve trillingsverwijderingssysteem behoudt trillingsniveaus van < 0,1 μm/s (10x beter dan standaard FFU's), wat cruciaal is voor:
EUV-lithografieapparatuur (vermijdt een verkeerde uitlijning van maskers)
Elektronenmicroscopie (zekerheid van de beeldvorming)
Quantum computing labs (behoudt de stabiliteit van de qubit)
Ons systeem controleert en regelt continu 200x/seconde met behulp van piezo-elektrische actuatoren.
